Các hệ thống điện khẩn cấp và ngoài lưới điện hiện đại yêu cầu phần cứng kết hợp bộ chuyển đổi AC ổn định, sạc pin tích hợp và các biện pháp bảo vệ điện toàn diện. Bài viết này khám phá chức năng cốt lõi, các kịch bản triển khai thực tế, cơ chế bảo vệ tích hợp và khả năng giao tiếp của phần cứng bộ sạc biến tần tất cả trong một, giúp người xây dựng hệ thống và người dùng cuối hiểu các tiêu chí chính khi chọn bộ chuyển đổi nguồn DC‑AC kết hợp cho các địa điểm ở xa, hệ thống lắp đặt di động và ứng dụng dự phòng tại nhà.
- 1. Tìm hiểu các nguyên tắc cơ bản của bộ sạc biến tần kết hợp
- 2. Chất lượng dạng sóng đầu ra và khả năng tương thích tải trong thế giới thực
- 3. Hệ thống sạc tích hợp và quản lý pin ba giai đoạn
- 4. Hiệu suất truyền tải ATS và tính liên tục của hệ thống trong quá trình chuyển đổi điện
- 5. Các lớp bảo vệ tích hợp mang lại độ tin cậy vận hành lâu dài
- 6. Cổng giao tiếp phần cứng và khả năng giám sát từ xa
- 7. Môi trường vận hành phù hợp và những lưu ý khi lắp đặt cơ khí
- 8. Các câu hỏi kỹ thuật thường gặp
- 9. Suy nghĩ cuối cùng dành cho nhà tích hợp hệ thống
Nhiều hệ thống lắp đặt nguồn điện từ xa phải đối mặt với những thách thức khi phối hợp các bộ biến tần và bộ sạc pin bên ngoài riêng biệt, vì thời gian không khớp hoặc ngưỡng điện áp không tương thích có thể làm giảm tuổi thọ của pin và giảm độ ổn định chung của hệ thống.Biến tần sóng sin tinh khiết 3000w có bộ sạc HK3000PCkết hợp bộ nghịch đảo DC‑AC và sạc pin AC‑DC bên trong một khung máy nhỏ gọn duy nhất, loại bỏ sự phức tạp trong việc điều phối nhiều thành phần nguồn riêng biệt cho các dự án nguồn điện ngoài lưới, di động hoặc dự phòng. Các thiết bị tất cả trong một hợp lý hóa cách bố trí hệ thống dây điện và cắt giảm các điểm lỗi trong xích dẫn cáp, mang lại lợi ích rõ ràng cho người dùng khi làm việc với các thiết lập cắm trại, địa điểm làm việc từ xa và cấu hình dự phòng dân cư nơi khả năng cung cấp điện liên tục có tầm quan trọng thực tế cao. Khi lắp ráp các hệ thống điện độc lập, mỗi cáp bổ sung và thiết bị riêng biệt đều tạo ra các điểm yếu tiềm ẩn, do đó, kiến trúc phần cứng hợp nhất cần được xem xét cẩn thận trong các giai đoạn lập kế hoạch.
1. Tìm hiểu các nguyên tắc cơ bản của bộ sạc biến tần kết hợp
Bộ sạc biến tần kết hợp đóng hai vai trò chính trong hệ sinh thái năng lượng dựa trên bộ lưu trữ. Đầu tiên, nó lấy dòng điện một chiều được lưu trữ bên trong bộ pin axit chì hoặc pin lithium và chuyển đổi nó thành dòng điện xoay chiều phù hợp với thông số kỹ thuật của thiết bị điện gia dụng tiêu chuẩn. Thứ hai, bất cứ khi nào có thể truy cập được nguồn AC bên ngoài, mạch sạc trên bo mạch sẽ lấy điện từ nguồn điện lưới hoặc máy phát điện để tự động nạp lại các bộ pin được kết nối. Thiết kế vai trò kép này giúp loại bỏ yêu cầu người dùng phải chuyển đổi thủ công giữa phần cứng bộ sạc độc lập và mô-đun biến tần.
- Chuyển đổi liền mạch giữa quy trình đảo ngược chạy bằng pin và quy trình sạc bằng nguồn điện lưới
- Màn hình LCD hợp nhất để trực quan hóa các số liệu thời gian chạy quan trọng bao gồm chỉ số điện áp và công suất
- Bộ ngắt mạch AC tích hợp được tích hợp vào đường dẫn đầu vào AC chính để đảm bảo an toàn cho mạch bổ sung
- Cổng USB‑A và Type‑C chuyên dụng giúp sạc thiết bị trực tiếp ở điện áp thấp thuận tiện

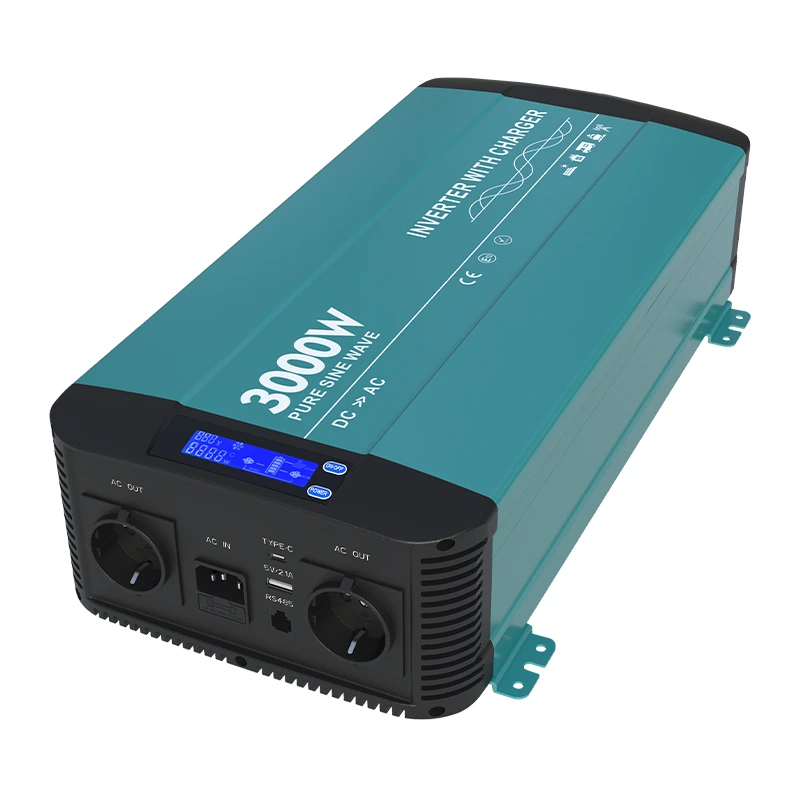

Kích thước vật lý và trọng lượng đóng vai trò quan trọng đối với người lắp đặt. Thiết bị này có kích thước 489×252×118mm và nặng 8,8kg, giúp việc triển khai treo tường trở nên khả thi đối với cả vỏ cố định và di động. Giá đỡ được tích hợp vào vỏ kim loại giúp đơn giản hóa việc gắn chặt an toàn vào các bề mặt rắn, cho dù người dùng định cấu hình phần cứng trong tủ tiện ích, khoang xe hay tủ có mái che ngoài trời. Phải luôn duy trì khoảng trống thích hợp xung quanh lưới thông gió; luồng không khí bị cản trở sẽ kích hoạt bảo vệ nhiệt và hạn chế công suất đầu ra khả dụng khi tải hoạt động nặng.
2. Chất lượng dạng sóng đầu ra và khả năng tương thích tải trong thế giới thực
Đầu ra sóng hình sin thuần túy tạo thành một trong những điểm khác biệt quan trọng nhất so với các lựa chọn thay thế hình sin đã được sửa đổi. Tổng độ méo sóng hài được giữ ở mức dưới 5 phần trăm tái tạo các đặc tính dạng sóng được cung cấp bởi nguồn điện lưới tiện ích công cộng. Điều này rất quan trọng khi vận hành các thiết bị điện tử tiêu dùng nhạy cảm, động cơ cảm ứng, máy nén lạnh và thiết bị cấp phòng thí nghiệm. Các thiết bị chứa cuộn dây động cơ hoặc bảng điều khiển bên trong phức tạp thường chạy nóng hơn, tạo thêm tiếng ồn hoặc có tuổi thọ sử dụng bị rút ngắn khi cấp tín hiệu nguồn hình sin biến đổi bị méo.
Công suất liên tục định mức đạt 3000watt với công suất đột biến đạt 6000watt duy trì trong khoảng thời gian hai giây. Định mức tăng đột biến xử lý dòng điện khởi động cao xảy ra khi các thiết bị cảm ứng ngay lập tức bắt đầu quay động cơ của chúng. Nếu không có đủ khoảng không xung đột biến, bộ biến tần có thể ngắt bảo vệ quá tải mỗi khi máy nén, máy bơm nước hoặc động cơ máy giặt cố gắng khởi động chu kỳ. Các tùy chọn điện áp đầu ra có thể cấu hình tại nhà máy bao gồm các dòng 100‑120VAC và 200‑240VAC cùng với các cài đặt tần số 50Hz hoặc 60Hz có thể lựa chọn để phù hợp với các tiêu chuẩn điện của khu vực. Hiệu suất chuyển đổi toàn tải tối thiểu được ghi nhận ở mức 89%, trong khi hiệu suất vận hành cao nhất tăng lên tới 92%. Hiệu suất cao hơn đồng nghĩa với việc ít lãng phí năng lượng dưới dạng nhiệt hơn, bảo toàn dung lượng pin dự trữ cho tải thực tế của người dùng cuối thay vì thất thoát nhiệt bên trong các thiết bị điện tử công suất.
Biến tần sóng sin tinh khiết 3000w có bộ sạc HK3000PChỗ trợ cách ly điện hoàn toàn giữa phía đầu vào DC và mạch đầu ra AC. Cách ly hoàn toàn đầu vào-đầu ra bổ sung thêm một lớp an toàn quan trọng, hạn chế sự lan truyền lỗi trong trường hợp có lỗi nối đất hoặc lỗi nối dây bên trong các mạch pin được kết nối. Tính năng cách ly này nhận được sự đánh giá cao từ các nhà lắp đặt chuyên nghiệp, xây dựng hệ thống cho những vị trí có rủi ro an toàn điện cao, chẳng hạn như môi trường biển và ứng dụng phương tiện di động, nơi ngưng tụ và rung làm tăng nguy cơ xảy ra sự cố đoản mạch do tai nạn.
| Thông số hiệu suất | Giá trị đặc điểm kỹ thuật |
|---|---|
| Công suất đầu ra AC liên tục | 3000W ±5% |
| Thời lượng công suất đỉnh tăng vọt | 6000W trong 2 giây |
| Tổng méo hài | Dưới 5% |
| Hiệu suất tối thiểu đầy tải | 89% |
| Hiệu quả tổng thể tối đa | Lên đến 92% |
3. Hệ thống sạc tích hợp và quản lý pin ba giai đoạn
Bộ sạc AC‑DC bên trong tuân theo logic sạc ba giai đoạn cổ điển: pha dòng không đổi số lượng lớn, pha điện áp không đổi hấp thụ và pha duy trì phao. Cấu hình sạc được thiết lập tốt này giúp tối ưu hóa chu kỳ sạc lại cho các chất hóa học của ắc quy axit chì. Trong giai đoạn số lượng lớn, bộ sạc cung cấp dòng điện tối đa cho phép để nhanh chóng nâng điện áp pin lên. Khi đạt đến ngưỡng điện áp hấp thụ mục tiêu, thiết bị sẽ chuyển sang giai đoạn hấp thụ, giữ điện áp ổn định trong khi dòng sạc giảm dần xuống một cách tự nhiên. Khi dòng điện giảm xuống khoảng 10% cường độ sạc định mức, phần cứng sẽ chuyển sang giai đoạn thả nổi, áp dụng điện áp bảo trì thấp hơn để chống lại hiện tượng tự phóng điện mà không khiến các tấm pin bị sạc quá mức.
Hiệu chỉnh hệ số công suất đạt được giá trị lớn hơn 0,95 khi tải sạc tối đa. Hiệu suất hệ số công suất mạnh giúp giảm mức tiêu thụ công suất phản kháng từ nguồn AC, đặt ra nhu cầu nhẹ nhàng hơn đối với máy phát điện di động hoặc ổ cắm điện có công suất giới hạn. Đầu vào AC chấp nhận điện áp nguồn rộng; đối với biến thể 230VAC, cửa sổ đầu vào AC hoạt động trải dài từ 180VAC đến 260VAC. Dung sai đầu vào rộng có nghĩa là bộ sạc có thể tiếp tục hoạt động ngay cả khi đầu ra máy phát vượt ra ngoài giá trị danh nghĩa lý tưởng, điều này thường xảy ra trên phần cứng máy phát điện di động hoạt động trong điều kiện tải dao động.
Dòng sạc tối đa khác nhau tùy theo biến thể điện áp đầu vào DC. Các mẫu DC 12 volt hỗ trợ đầu ra sạc lên đến 40 amp, trong khi các phiên bản DC 24 volt cung cấp đầu ra sạc lên đến 20 amp. Các nhà thiết kế hệ thống phải kết hợp dòng điện tối đa của bộ sạc với tốc độ sạc được khuyến nghị do nhà sản xuất pin công bố. Dòng sạc quá cao làm tăng tốc độ xuống cấp của pin; ngược lại, dòng sạc nhỏ sẽ kéo dài thời gian sạc lại một cách không cần thiết. Việc kết hợp cẩn thận dung lượng pin dự phòng với khả năng sạc sẽ đảm bảo hiệu suất tuổi thọ pin lâu dài tối ưu.
4. Hiệu suất truyền tải ATS và tính liên tục của hệ thống trong quá trình chuyển đổi điện
Công tắc chuyển tự động (ATS) tích hợp xử lý việc chuyển đổi giữa nguồn điện xoay chiều lấy từ pin và nguồn điện chính bên ngoài đến. Thời gian chuyển đăng ký dưới 16 mili giây. Hầu hết các thiết bị điện gia dụng thông thường đều chịu được sự gián đoạn ngắn ở cường độ này mà không cần tắt nguồn hoàn toàn. Đặc tính này mang lại tính liên tục gần như cấp UPS cho nhiều tải được kết nối. Người dùng nên nhớ rằng một số phần cứng máy tính công nghiệp có độ nhạy cao nhất định vẫn có thể yêu cầu thêm các thiết bị true-online-UPS ngược dòng nếu việc truyền tải 0 mili giây trở thành yêu cầu vận hành tuyệt đối.
Phần cứng rơle bên trong xử lý các nhiệm vụ chuyển mạch vật lý. Xếp hạng rơle khác nhau giữa các biến thể sản phẩm: cấu hình 110VAC triển khai rơle định mức 30 amp và mẫu 230VAC triển khai rơle định mức 16 amp. Bộ ngắt mạch AC được tích hợp ở phía đầu vào nguồn điện cung cấp khả năng bảo vệ ngắt kết nối quá dòng cho nguồn cấp điện xoay chiều đến, bổ sung thêm tính an toàn cho rơle. Khi nguồn điện chính trở lại sau sự cố mất điện, logic ATS sẽ tự động chuyển tải sang nguồn AC bên ngoài, đồng thời kích hoạt mạch sạc bên trong để bổ sung năng lượng dự trữ cho pin. Hành vi rảnh tay này giúp phần cứng rất phù hợp cho việc cài đặt từ xa không giám sát, nơi mà người vận hành không thể phản hồi nhanh chóng với các sự kiện khôi phục lưới điện.
5. Các lớp bảo vệ tích hợp mang lại độ tin cậy vận hành lâu dài
Bộ bảo vệ nhiều lớp chắc chắn bảo vệ cả phần cứng của bộ sạc biến tần cũng như thiết bị tải và pin được kết nối. Ở phía đầu vào DC, các biện pháp bảo vệ bao gồm bảo vệ chống phân cực ngược thông qua cầu chì bên trong, ngắt điện áp thấp và các điều kiện tắt điện áp quá cao. Tính năng bảo vệ phân cực ngược mang lại khả năng bảo vệ quan trọng chống lại các lỗi nối dây của trình cài đặt khi kết nối cáp ắc quy cỡ lớn. Nếu không có biện pháp bảo vệ như vậy, các cực của pin bị đảo ngược có thể phá hủy vĩnh viễn các thiết bị điện tử chuyển đổi năng lượng trong giây lát.
Về phía đầu ra AC, thiết bị sẽ phản ứng với các sự cố đoản mạch, tình trạng quá tải kéo dài và các sự kiện quá nhiệt bên trong. Bất cứ khi nào nhiệt độ bên trong vượt quá mức trần hoạt động an toàn, tính năng bảo vệ nhiệt sẽ kích hoạt quy trình tắt máy để ngăn ngừa hư hỏng bộ phận vĩnh viễn. Quạt làm mát được điều chỉnh theo nhiệt độ và tải sẽ điều chỉnh tốc độ quay một cách linh hoạt. Quạt chỉ quay nhanh hơn khi khối lượng công việc lớn hoặc nhiệt độ bên trong cao; trong điều kiện tải nhẹ, tiếng ồn của quạt vẫn ở mức tối thiểu, một lợi ích quan trọng đối với việc lắp đặt cabin hoặc khu dân cư trong nhà, nơi sự thoải mái về âm thanh là vấn đề quan trọng đối với người cư ngụ.
Mọi tình trạng bảo vệ đều kích hoạt các tín hiệu phản hồi có thể nhìn thấy được thông qua màn hình LCD ở mặt trước, cho phép khắc phục sự cố mà không cần mở vỏ thiết bị. Có thể đọc mã lỗi trực tiếp từ công việc chẩn đoán tốc độ màn hình cục bộ dành cho các kỹ thuật viên tại chỗ phục vụ các địa điểm có nguồn điện từ xa.Biến tần sóng sin tinh khiết 3000w có bộ sạc HK3000PChợp nhất nhiều phản ứng bảo vệ khác nhau bên trong một khối duy nhất, loại bỏ yêu cầu xếp chồng nhiều mô-đun bảo vệ bên ngoài riêng biệt xung quanh kiến trúc hệ thống điện.
6. Cổng giao tiếp phần cứng và khả năng giám sát từ xa
Cổng giao tiếp RS‑485 với đầu nối vật lý kiểu RJ‑11 cho phép khả năng giám sát từ xa. Người dùng có thể tùy ý gắn bảng điều khiển LCD từ xa bên ngoài được đặt cách xa khung bộ sạc biến tần chính. Điều này tỏ ra thuận tiện cho việc lắp đặt trong đó phần cứng nguồn điện chính nằm bên trong ngăn lưu trữ ở tầng hầm hoặc tủ tiện ích, trong khi người vận hành muốn quan sát các chỉ số trạng thái từ không gian khu vực sinh hoạt. Kết nối Ethernet tồn tại dưới dạng nâng cấp tùy chọn cho các thiết lập giám sát nâng cao hơn.
Thông qua bus RS‑485, hệ thống giám sát máy chủ có thể lấy bộ dữ liệu thời gian thực bao gồm điện áp pin, công suất đầu ra, cờ chế độ vận hành và chỉ báo lỗi hoạt động. Đối với các nhà tích hợp hệ thống đang xây dựng triển khai lưới vi mô lớn hơn, điều này mở ra con đường tích hợp phần cứng vào các nền tảng giám sát địa điểm cấp cao hơn. Hãy nhớ rằng cách đi dây RS‑485 phải tôn trọng các nguyên tắc của ngành đối với tín hiệu chênh lệch ở khoảng cách xa; việc lựa chọn cáp và nối đất phù hợp giúp tránh hỏng dữ liệu do nhiễu điện từ các dây dẫn điện có dòng điện cao gần đó.
7. Môi trường vận hành phù hợp và những lưu ý khi lắp đặt cơ khí
Phạm vi nhiệt độ môi trường xung quanh định mức đầy tải kéo dài từ 0 độ C đến hơn 40 độ C. Khi nhiệt độ xung quanh tăng lên 60 độ C, phần cứng sẽ tự động giảm công suất đầu ra khả dụng xuống còn 70% định mức công suất danh nghĩa. Khoảng nhiệt độ bảo quản kéo dài từ 0 đến 70 độ C trong thời gian không hoạt động. Khả năng chịu độ ẩm đạt độ ẩm tương đối tối đa 93% trong điều kiện môi trường không ngưng tụ. Sự ngưng tụ là một yếu tố rủi ro chính; những vị trí có hiện tượng hình thành sương phải đảm bảo thông gió đầy đủ để giữ cho bảng mạch bên trong luôn khô ráo.
Hướng lắp đặt phải tuân theo bản vẽ cơ khí của nhà sản xuất. Duy trì khoảng trống vừa đủ ở gần các lỗ thông gió của quạt để khí thải nóng có thể thoát ra tự do. Tránh để bộ phận bịt kín bên trong tủ nhỏ kín hoàn toàn mà không có hệ thống thông gió thoát khí chuyên dụng, vì nhiệt bị giữ lại sẽ kích hoạt sự suy giảm nhiệt và các sự kiện tắt bảo vệ thường xuyên. Khi chọn thước đo cáp ắc quy, luôn tính đến cường độ dòng điện phía DC cao tương ứng với mức công suất 3.000 watt; cáp có kích thước nhỏ gây ra sụt áp điện trở quá mức và tạo ra các điểm quá nhiệt nguy hiểm dọc theo đường dây.
8. Các câu hỏi kỹ thuật thường gặp
Đúng. Mạch đầu vào AC sẽ chấp nhận đầu ra từ máy phát điện di động có kích thước phù hợp. Giữ điện áp đầu ra của máy phát điện trong cửa sổ vận hành đầu vào AC đã công bố. Hãy chú ý đến khả năng đột biến của máy phát điện; định mức công suất liên tục của máy phát điện phải vượt quá mức sạc tối đa một cách thoải mái cộng với việc rút tải AC phụ đồng thời được áp dụng đồng thời vào các đầu cực của máy phát điện. Đầu ra máy phát chất lượng kém với điện áp dao động quá mức có thể kích hoạt phản ứng bảo vệ bên trong.
Đường cong sạc phao hấp thụ khối ba giai đoạn ban đầu được thiết kế cho các dàn ắc quy axit chì loại AGM và gel ngập nước. Khi triển khai các cụm pin lithium-ion, người dùng phải xác minh khả năng tương thích của hệ thống quản lý pin với các điểm đặt điện áp của bộ sạc. Một số gói lithium yêu cầu cấu hình sạc được sửa đổi; trong những trường hợp như vậy, phần cứng bộ sạc pin chuyên dụng bên ngoài có thể trở nên cần thiết.
Mặc dù có cầu chì phân cực ngược bên trong bên trong thiết bị, nhưng các phương pháp tốt nhất trong ngành đặc biệt khuyên bạn nên lắp cầu chì định mức dòng điện cao trực tiếp trên dây dẫn dương của pin trong khoảng cách vật lý ngắn tới các cực của pin. Cầu chì bên ngoài này bảo vệ chính hệ thống cáp của pin trong các sự kiện đoản mạch nghiêm trọng bên ngoài vỏ bộ sạc biến tần.
Cách ly điện tạo ra sự tách biệt điện giữa mạch DC của pin và mạch đầu ra AC. Điều này ngăn chặn dòng điện sự cố xuyên qua các miền khi xảy ra sự cố chạm đất, cải thiện độ an toàn trong hệ thống lắp đặt di động và hàng hải, đồng thời giảm một số loại nhiễu điện từ ghép nối bộ pin và các thiết bị phía AC được kết nối.
9. Suy nghĩ cuối cùng dành cho nhà tích hợp hệ thống
Phần cứng của bộ sạc biến tần tất cả trong một hợp lý hóa nhiều hệ thống điện dự phòng và không nối lưới bằng cách hợp nhất đảo ngược, sạc pin, chuyển mạch tự động và nhiều chức năng bảo vệ vào một khung duy nhất. Khi đánh giá phần cứng chuyển đổi năng lượng, hãy nhìn xa hơn các số liệu về tốc độ watt liên tục; dành thời gian để đánh giá khả năng xử lý đột biến, độ tinh khiết của dạng sóng, tính hoàn thiện của tính năng bảo vệ tích hợp, thời gian chuyển đổi và các giao diện giám sát có sẵn. Mỗi thông số kỹ thuật này định hình độ tin cậy hàng ngày của hệ thống trong thế giới thực.
Mọi dự án hệ thống điện đều bắt đầu bằng việc kiểm tra phụ tải kỹ lưỡng. Ghi lại mức công suất tiêu thụ cho mọi thiết bị dự kiến sẽ chạy, ghi lại các tải cảm ứng có dòng khởi động lớn khi khởi động và xác định giới hạn độ sâu xả pin có thể chấp nhận được trước khi chọn tổ hợp bộ pin và bộ sạc biến tần. Việc lập kế hoạch trước một cách chu đáo sẽ ngăn chặn những thất vọng trong vận hành sau khi quá trình cài đặt phần cứng hoàn tất.Biến tần sóng sin tinh khiết 3000w có bộ sạc HK3000PCrất phù hợp với các dự án yêu cầu công suất đầu ra liên tục 3.000 watt đồng thời muốn có khả năng sạc tích hợp mà không cần lắp ráp một bộ chắp vá các thành phần hệ thống điện riêng biệt.
